Felix qui potuit rerum cognoscere causas

Wprowadzenie

Logika algorytmiczna AL jest rachunkiem logicznym. Nie jest to byle jaki system logiczny. Stworzony został przez nas jako narzedzie pomocne i niezbędne w pracy nad oprogramowaniem.
Rachunek programów tj. logika algorytmiczna:

  • uzupełnia język o programy,
  • program jest wyrażeniem zbudowanym z programów atomowych - instrukcji przypisania przy pomocy kilku operatorów programotwócztch: while, if, złożenie,
  • program może poprzedzać formułę i takie wyrażenie jest także formułą,

Rachunek programów AL umożliwia:

  1. Wyrażenie własności programu przez odpowiednio napisaną formułę języka systemu AL Wyrażalność semantycznych własności programów
  2. Przeprowadzanie dowodów formuł wyrażających ważne semantyczne własności programów, Przykłady dowodów.
  3. Podanie aksjomatów dla wielu struktur danych. Aksjomaty takie wykluczają struktury niechciane, czy wręcz struktury patologiczne.Aksjomaty struktur
  4. Specyfikację oprogramowania, SpecVer
  5. Weryfikację oprogramowania względem ustalonej specyfikacji.
  6. Aksjomatyczny opis semantyki danego języka programowania.Aksjomatyczna definicja języka programowania
  7. i wiele innych rzeczy.

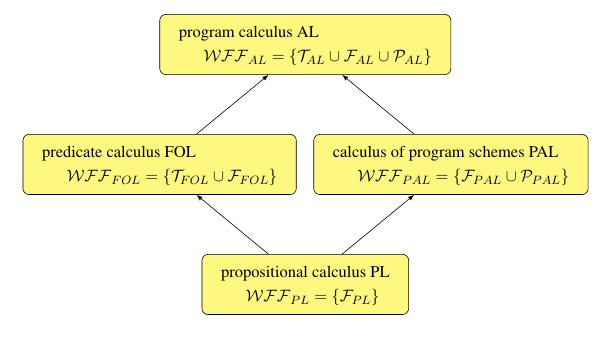

Rys. 1 Cztery systemy logiczne

Powyższy rysunek 1 ilustruje relacje zachodzące pomiędzy tymi czterema rachunkami logicznymi. Strzałki wskazują na zachodzenie następującej relacji [math]\mathcal{L}\rightarrow\mathcal{L}'[/math] pomiędzy dwoma rachunkami logicznymi [math]\mathcal{L}[/math] i [math]\mathcal{L}'[/math]: Każda tautologia [math]\alpha[/math] rachunku [math]\mathcal{L}[/math] staje się tautologią rachunku [math]\mathcal{L}[/math]' po zastąpieniu atomów formuły [math]\alpha[/math] przez formuły rachunku [math]\mathcal{L}[/math]. Nieco więcej informacji uzyskamy porównując zbiory wyrażeń poprawnie zbudowanych [math]\mathcal{WFF} [/math].
Języki tych rachunków logicznych różnią się. Każdy język jest parą <alfabet, zbiór wyrażen poprawnie zbudowanych>. Zwróćmy uwagę na to, że za każdym razem struktura zbioru wyrażeń poprawnie zbudowanych [math]\mathcal{WFF} [/math] (ang. well formed formulas) jest inna.
Oznaczenia przyjete na rysunku: [math]\mathcal{L}[/math] - język, [math]\mathcal{A}[/math] - alfabet, [math]\mathcal{T}[/math] - zbiór termów (wyrażeń arytmetycznych, obiektowych,...), [math]\mathcal{F}[/math] - zbiór formuł, [math]\mathcal{P}[/math] - zbiór programów.

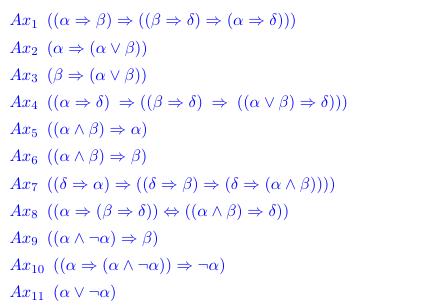

Rys. 2 Aksjomaty rachunku zdań
Rys. 3 Aksjomaty rachunku predykatów(Ax12 i Ax13) i rachunku programów

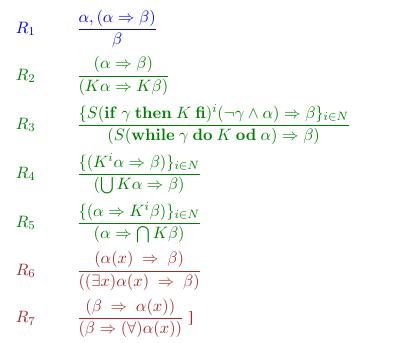

Rys. 4 Reguły wnioskowania

Zbiór formuł logiki algorytmicznej zawiera w sobie wszystkie formuły pierwszego rzędu i ponadto, jest zamknięty ze względu na poprzedzanie formuły programem. Jeśli [math]\alpha[/math] jest formułą i [math]K[/math] jest programem to wyrazenie postaci [math]K\alpha[/math] jest formułą logiki algorytmicznej, krócej, formułą algorytmiczna.
Jak takiej formule [math]K\alpha[/math] przypisać wartość logiczną prawda lub fałsz?

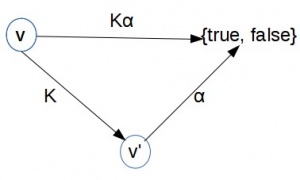

Rys. 5 Wyznaczanie wartośći formuły [math]K\alpha[/math]

Rysunek 5 powinien wszystko wyjaśnić.Pozostaje jednak przypadek gdy obliczenie programu K nie daje wyniku, z powodu zapętlenia się programu lub innego błędu. Oczywiście nie możemy wtedy twierdzić, że dla danych v, obliczenie programu K kończy się pomyślnie i wyniki spełniają warunek [math]\alpha[/math]. A więc w tym przypadku wartościa formuły [math]K\alpha[/math] jest fałsz.

O logice algorytmicznej możemy też powiedzieć, że jest rachunkiem programów. Język logiki algorytmicznej zawiera programy i formuły algorytmiczne. Ważne jest to, że każda semantyczna własność programów np. poprawność, równowazność, kończenie obliczeń lub przeciwnie zapętlanie, ... może być wyrażona przez odpowiednią formułę. Pozwala to zamienić zadanie wykazania, że pewien program [math]P[/math] posiada pewną własnośc semantyczną [math]S[/math] na zadanie udowodnić formułę [math]\beta[/math] należąca do języka logiki algorytmicznej.
Przykład
Własność: Dla każdych danych [math]v[/math], jeśli program [math]K[/math] rozpoczyna obliczenia z danymi spełniającymi warunek [math]\alpha[/math] to jego obliczenie zakończy się (nie będzie zapętlenia, ani przerwania obliczeń) i jego wyniki spełniają warunek [math]\beta[/math], jest wyrażana formułą [math]\alpha \rightarrow K\beta[/math]. Nie musimy więc podejmować trudu testowania czy dla kazdych danych obliczenie programu K będzie skończone i ...


Formuły tworzą algebrę z działaniami: konkatenacji, alternatywy, negacji i implikacji oraz z działaniami nieskończonymi tj. kwantyfikatorami, ponadto programy są modalnościami. Programy też tworzą algebrę: działaniami tej algebry są iteracja, rozgałęzienie i złożenie programów. Mamy więc do czynienia ze splotem dwu algebr. Możemy go nazwać rachunkiem programów. Zadaniem logiki algorytmicznej jest poszukiwanie praw rachunku programów.

Celem jest zebranie praw i reguł wnioskowania, które umożliwią analizę algorytmów i wydawanie opinii o ich własnościach semantycznych, bez wykonywania obliczeń, na podstawie samego tekstu algorytmu i aksjomatów struktury danych w jakiej dany program ma byc interpretowany.

Przykład Rozpatrzmy prosty program

(* Dane: x>0 i y>0 liczby naturalne *)
   Deklaracje:  typ(x, y, n, m, r, q, max)=N &  typ(n_mniejsze)=Boolean

   n:=x; m:=y;
   while n ≠ m do
      Oznaczenie niech l=max(n,m)
      r:=0;
      while r ≠n and r ≠m do  r:=r+1  od;
      if r=n then n_miejsze:=true; max:=m else n_mniejsze:=false; max:=n fi;
      Stwierdzenie (n<m & m=max(n,m) lub m<n & n=max(n,m))
      q:=0;
      while r≠max  do  r:= r+1; q:=q+1  od;
      Stwierdzenie q = |m-n| & (1 ≤ q < max(n,m))& r=max(n,m)
      if n_mniejsze then m:=q else n := q fi
      Stwierdzenie max(n,m) <  l
  od ( wynik = n)

(* Wynik: nwd(x,y) *)

Co robi ten program? Czy to jest pytanie dobrze postawione? Czy obliczenie tego programu jest skończone dla każdych danych [math]n[/math] i [math]m[/math]? Czym są te dane? Jakie znaczenie mają operacje - i + oraz stała 1? Jakie znaczenie ma predykat <?

Wiele osób powie,że przecież to proste. Powyższy program oblicza największy wspólny dzielnik liczb naturalnych [math]xP[/math] i [math]y[/math]. No tak, ale skąd wiesz, że środowisko w którym wykonujesz ten program nie jest podejrzane? Na kolejnej stronie możesz zobaczyć klasę która implementuje operacje dodawania liczb naturalnych i relację równości w niestandardowy sposób. Powyższy program w otoczeniu tej klasy zachowuje się niestandardowo. Po pierwsze, obliczenia tego programu sa nieskończone dla pewnych danych. Powiesz mi, ta klasa nie spełnia aksjomatów liczb naturalnych? Otóż spełnia. Jakie więc aksjomaty należy wziąć pod uwagę i o co mamy pytać?

Zanim zaczniesz analizować działanie programu powinieneś zdać sobie sprawę z kilku rzeczy:

  1. Program zachowuje się różnie w różnych otoczeniach. Czym jest otoczenie? To zależy, może to być pierwotny typ danych np. integer w wielu językach programowania lub struktura danych opisana za pomocą pewnej klasy.
  2. Podczas analizy powinniśmy rozpatrywać program [math]P[/math] w parze z jego otoczeniem [math]E[/math]. Podczas analizy nie wystarczy nam nazwa otoczenia, ani sygnatura nazywana przez programistów interfejsem (ang, interface).
  3. W procesie analizy musimy korzystać z własności otoczenia np. z przemienności i łączności dodawania.
  4. Musimy też sobie zadawać sprawę, że wielu podstawowych własności nie da się wyrazić formułami pierwszego rzędu.
  5. Własności algorytmiczne naszych programów wynikają z własności algorytmicznych otoczenia.

Zechciej przejść na stronę Euklides by poznać nasze argumenty.

Program logiki algorytmicznej

Zadaniem logiki algorytmicznej jest dostarczenie narzędzi do analizowania semantycznych własności programów takich jak: własność stopu, poprawność programu, etc. W języku logiki algorytmicznej znajdujemy trzy zbiory: zbiór formuł, zbiór wyrażeń (zbiór termów) i zbiór programów (zbiór algorytmów). Uwaga W języku logiki zdaniowej (rachunku zdań) rozważany jest jeden tylko zbiór wyrażeń poprawnie zbudowanych, jest to zbiór formuł (zdaniowych). Formuły stanowią najmniejszy zbiór napisów zawierający zbiór zmiennych zdaniowych i zamknięty ze względu na operatory logiczne. W jeżyku logiki pierwszego rzędu zb→ór wyrażen poprawnie zbudowanych jest suma dwu rozłącznych zbiorów: zbioru termów(inaczej zbiór wyrażen nazwowych) i zbioru formuł. W rachunku programów (czyli logice algorytmicznej) w naturalny sposób pojaia się zbiór algorytmów. koniec uwagi Znaczeniem programu [math]P[/math] jest funkcja ze zbioru [math]W[/math] wartościowań zmiennych w ten sam zbiór. Zazwyczaj funkcję tę określa się przy pomocy pojęcia obliczenia programu.

Zastosowania

Stosując logikę algorytmiczną czyli rachunek programów potrafimy odpowiedziec twierdząco na nastepujące pytania:

  1. Czy można podać aksjomaty i reguły wnioskowania, które opiszą semantykę operacyjną języka programowania?
  2. Czy (i jakie) własności struktur danych (systemów algebraicznych) są wyrażalne w języku logiki algorytmicznej?
  3. Czy (i jakie) własności programów są wyrażalne formułami algorytmicznymi?

Ad 2. W matematyce rozważa się wiele własności ważnych struktur algebraicznych, których nie można wyrazić w języku pierwszego rzędu. Większość z nich może być wyrażona przy pomocy formuł algorytmicznych

  • bycie liczbą naturalną,
  • aksjomat Archimedesa
  • aksjomat ciał charakterystyki zero
  • aksjomat grup torsyjnych
  • aksjomat grup cyklicznych

i in.
Dla informatyków niezwykle ważny jest fakt, że niemal wszystkie napotykane w programach struktury danych mogą być scharakteryzowane przy pomocy formuł algorytmicznych

  • s jest stosem (skończonym)
  • q jest kolejką FIFO skończoną
  • s jest drzewem binarnym
  • d jest drzewem binarnych poszukiwań
  • q jest kolejką priorytetową
  • d jest strukturą słownika (ang. dictionary)
  • k jest kopcem

itd.

Inne logiki programów

Możesz się zapytać jak się ma rachunek programów (tj. logika algorytmiczna) do innych logik programów : np. rachunek Floyda, logika Hoare'a, rachunek najsłabszego warunku wstępnego Dijkstry, logiki dynamicznaj, etc.?

rachunek Floyda

logika Hoare'a

calculus of weakest precondition of Dijkstra

dynamic logic

Uwagi historyczne

Algorytmy pojawiły sie kilka tysięcy lat temu. W Babilonie, Egipcie i Grecji.


W czasach nowożytnych studia nad algorytmami podjęli Goedel, Turing, Church, Markov, Kołmogorov i wielu innych. Szkoda, że Tarski nie rozszerzył swych badań nad semantyką na funkcje obliczalne. Szkoda, że studia funkcji obliczalnych skupiły się na samych funkcjach, zaniedbując aspekt językowy. Prawie nie zajmowano się językiem służcym do definiowania funkcji rekurencyjnych. Alonzo Curch był chyba wyjatkiem? D. Kleene był blisko - jego definicja operatora minimum ograniczonego to przeciez petla FOR, a operacja minimum efektywnego to pętla WHILE. Warto pamietac twierdzenie S. Kleene z r. 1942 o tym, że zbiór funkcji obliczalnych jesli jest zamknięty ze względu na superpozycję i minimum efektywne ( i zawiera kilka funkcji poczatkowych) to definiowanie funkcji obliczalnych przez rekursję prostą może być zastąpione przez operację minimum efektywnego.


Po drugiej wojnie światowej gdy pojawiły się komputery (zwane wtedy maszynami matematycznymi), ich programy zapisywano w kodzie maszynowym lub (później) w assemblerze. Trudno było dostrzec struktury i prawidłowości. W maszynie von Neumanna wszystko jest ciągiem bitów - liczbą. Ale pamiętam odczyt Antoniego Mazurkiewicza (ok 1960 r.) i jego dowód poprawności algorytmu z jedną pętla. Algorytm miał obliczyć sumę liczb zapisanych w tablicy. Kod maszyny XYZ-1 był bardzo ubogi. Program wymagał pobrania instrukcji "weź kolejną komórkę pamięci do Akumulatora" do rejestru Akumulator, zwiększenia adresu i zapisaniu tak zmienionej instrukcji w pamięci rozkazów na swoim pierwotnym miejscu. Program był więc ciągiem słów binarnych - każde słowo można jednak interpretować dwoiście, jako liczbę lub jako instrukcję. Nie ma w tym żadnej widocznej struktury.


Prekursorzy logiki algorytmicznej
Janov - jego praca poprzedza zdaniową logikę dynamiczną. Przedmiotem analizy są schematy programów (zapisywane w bardzo specjalny sposób) i relacja równoważności schematów. Dzisiaj powiedzielibyśmy, że schemat programu jest grafem skończonym. Wierzchołkom grafu przyporządkowano albo zmienną programowa albo formułę zdaniowa. Praca Janova jest nie tylko trudno dostępna, ale przede wszystkim mało czytelna. W książce A.P. Ershova można znaleźć przystępną ekspozycję teorii Janova.
Engeler(1967) - zauważył, że własność stopu programu można wyrazić jako formułę logiki [math]L_{\omega1\,\omega} [/math], a dokładniej jako nieskończoną alternatywę formuł otwartych.
Warto też wspomnieć o pracach Glushkova dotyczących systemów algebr algorytmicznych i książkę Helmuta Thielego.
Rasiowa - w książce Mathematics of metamathematics(1963) str. 218 sformułowała podstawową własność instrukcji przypisania. Niech [math] s [/math] oznacza jakieś odwzorowanie [math] s\colon V \to T [/math] gdzie [math] V [/math] jest zbiorem zmiennych indywiduowych, a [math] T [/math] jest zbiorem termów. Odwzorowanie [math] s [/math] nazywa się podstawieniem. Jeśli [math] \tau [/math] oznacza jakiś term to [math] s\,\tau [/math] oznacza wyrażenie powstające z termu [math] \tau [/math] przez równoczesne zastąpienie wszystkich wystąpień zmiennych indywiduowych [math] \tau [/math] przez odpowiednie wartości odwzorowania [math] s [/math]. Oznaczmy term [math] \tau [/math] przez [math] \tau(x_1,\dots,x_n)[/math] podkreślając, że zmienne [math] x_1,\dots,x_n [/math] to są wszystkie zmienne występujące w termie [math] \tau [/math]. Wynik równoczesnego podstawienia za zmienne [math] x_1,\dots,x_n [/math] występujące w termie [math] \tau [/math], termów [math] s(x_1),\dots,s(x_n) [/math]
oznaczmy [math] s\tau [/math]. Mamy więc równość [math] s\tau(x_1,\dots,x_n)= \tau(s(x_1),\dots,s(x_n)) [/math]. Można bez trudu udowodnić, że wynik jest tez termem. Przypomnijmy teraz ten element definicji pojęcia spełniania (Tarski): dla ustalonej interpretacji symboli funkcyjnych [math] R [/math] i ustalonego wartościowania zmiennych [math] v [/math], term [math] \tau [/math] wyznacza funkcję ze zbioru wartościowań w zbiór wartoścowań. Teraz możemy sformułować
Niech [math] R [/math] będzie dowolnie ustaloną interpretacją symboli funkcyjnych, niech [math] v [/math] będzie dowolnym wartościowaniem zmiennych. Dla każdego podstawienia [math] s [/math] i każdego termu [math] \tau [/math] zachodzi równość [math] s\tau_R(v)=\tau_R(s_R(v)) [/math]
Zauważmy, że w czasie pisania ksiązki Mathematics of metamathematics(przed r. 1963) ani Rasiowa ani Sikorski nie mieli pojęcia o programowaniu. A jednak, gdy zapisać podstawienie [math] s [/math] w trochę innej formie [math] \{x_1:=\tau_1 \& \dots \& x_n:=\tau_n \} [/math] i zrozumieć, że wartościowanie zmiennych to to samo co stan pamięci, a interpretacja [math] R [/math] to po prostu jednostka arytmetyczna komputera, to wszystko trafia na swoje miejsce.

Bibliografia

Książki

  1. [AlgoLog] Grażyna Mirkowska, Andrzej Salwicki: Algorithmic Logic. Warszawa: PWN, 1987, s. 345.
  2. [LogProg1] Grażyna Mirkowska, Andrzej Salwicki: Logika Algorytmiczna dla Programistów. Warszawa: WNT, 1992, s. 294. cz.1
  3. [LogProg2] Grażyna Mirkowska, Andrzej Salwicki: Logika Algorytmiczna dla Programistów. Warszawa: WNT, 1992, s. 294. cz.2
  4. [AL4software] Grażyna Mirkowska, Andrzej Salwicki: Algorithmic Logic for Software Construction and Verification. Dąbrowa Leśna: Dąbrowa Research, 2014, s. 154.
  5. [CentrumBanachAL] Lech Banachowski, Antoni Kreczmar, Grażyna Mirkowska, Helena Rasiowa, Andrzej Salwicki: An introduction to Algorithmic Logic - Metamathematical Investigations of Theory of Programs. T. 2: Banach Center Publications. Warszawa: PWN, 1977, s. 7-99, seria: Banach Center Publications. ISBN 123.
  6. [HRAL] Helena Rasiowa: Algorithmic Logic - Notes from Seminar in Simon Fraser University. T. 281. Warsaw: 1975, seria: Reports of Institute of Computer Science PAS.
  7. [AB] Andrzej Biela: Algorithmic structural completeness and a retrieval system for proving theorems in algorithmic theories. T. 1901. Katowice: Wydawnictwo Uniwersytetu Śląskiego, 2000, s. 122.

Artykuły (wybór)

  1. [GMP] Anna Góraj, Grazyna Mirkowska, Anna Paluszkiewicz. On the notion of description of program. „Bull. Acad. Polon. Sci. Ser. Math. Astr. Phys.”, s. 499 - 505, 1970.
  2. [GM1971] Grażyna Mirkowska. On Formalized Systems of Algorithmic Logic. „Bull. Polish Academy Sciences, Ser. Math. Phys.”, s. 421-428, 1971.
  3. [GM1] Grazyna Mirkowska. Algorithmic logic and its applications in the theory of programs I. „Fundamenta Informaticae”, s. 1-17, 1977.
  4. [GM2] Grazyna Mirkowska. Algorithmic logic and its applications in the theory of programs II. „Fundamenta Informaticae”, s. 147-165, 1977.
  5. [AS1] Andrzej Salwicki. Formalized Algorithmic Languages. „Bull. Acad. Polon. Sci. Ser. Math. Astr. Phys.”, s. 227-232, 1970.
  6. [AS3] Andrzej Salwicki. On the predicate calculi with iteration quantifiers. „Bull. Acad. Polon. Sci. Ser. Math. Astr. Phys.”, s. 279-285, 1970.
  7. [LB1] Lech Banachowski. Investigations of Properties of Programs by means of Extended Algorithmic Logic I. „Fundamenta Informaticae”, s. 93-119, 1977.
  8. [LB2] Lech Banachowski. Investigations of Properties of Programs by means of Extended Algorithmic Logic II. „Fundamenta Informaticae”, s. 167-193, 1977.
  9. [LB3] Lech Banachowski. An Axiomatic Approach to the Theory of Data Structures. „Bull. Acad. Polon. Sci. Ser. Math. Astr. Phys.”, s. 315-323, 1975.
  10. [AK1] Antoni Kreczmar. Programmability in Fields. „Fundamenta Informaticae”, s. 195-230, 1977.
  11. [AK2] Antoni Kreczmar. Effectivity problems of Algorithmic Logic. „Fundamenta Informaticae”, s. 19-32, 1977.
  12. [MSS2009] Grażyna Mirkowska, Andrzej Salwicki, Oskar Świda. Verifying a Class: combining Testing and Proving. „Fundamenta Informaticae”, s. 305-324, 2009.
  13. [AS2017] Andrzej Salwicki. A new proof of Euclid's algorithm. .
  14. [WD1] Wiktor Dańko. Nonprogrammable function defined by a procedure. .

Protokół rozbieżności

Następujący tekst został złożony do druku Andrzej Salwicki. A new proof of Euclid's algorithm. .

Pierwsza recenzja była rzeczowa, pomocna i jej sugestie zostały, z podziękowaniem, wykorzystane http://lem12.uksw.edu.pl/images/8/8c/1pierwszaRec.pdf.

Drugi recenzent przedstawił następującą opinię http://lem12.uksw.edu.pl/images/0/0b/Second-report-08.pdf.


Na to autor odpowiedział prosząc o referencje do zapowiadanych twierdzeń lub o przedstawienie dowodu.


Oto protokół rozbieżności: http://lem12.uksw.edu.pl/images/9/9a/DiscrepancyReport.pdf

Pytania otwarte

  • Rozpatrzmy teorię algorytmiczną [math]Th_{2.5} = \langle L,C,A \rangle [/math] gdzie

[math]L[/math] - język, jest językiem struktury liczb naturalnych, algorytmicznym,

[math]C[/math] - operacja konskwencji jest wyznaczona przez zbiór aksjomatów i reguł wnioskowania logiki algorytmicznej (rachunku programów),

[math]A[/math] - zbiór aksjomatów, jest zbiorem wszystkich formuł pierwszego rzędu prawdziwych w standardowym modelu liczb naturalnych.

Czy formuła [math]\color{blue}\forall x\, \{y:=0;\, \mathbf{while}\ x\neq y\ \mathbf{do}\ y:=y+1\ \mathbf{done}\}(x=y) [/math] jest twierdzeniem tej teorii? --AndrzejSalwicki (dyskusja) 15:34, 30 maj 2018 (CEST)

  • Czy teoria [math]Th_{2.5}[/math] jest zupełna?
 --AndrzejSalwicki (dyskusja) 19:09, 31 maj 2018 (CEST)
  • Według Harela, zob. Dynamic Logic, każda formuła algorytmiczna prawdziwa w standardowym modelu arytmetyki powinna być twierdzeniem teorii [math]Th_{2.5}[/math]
  • Czy teoria kontenerów (tj. słowników, dictionaries) bez aksjomatu algorytmicznego jest zupełna?
